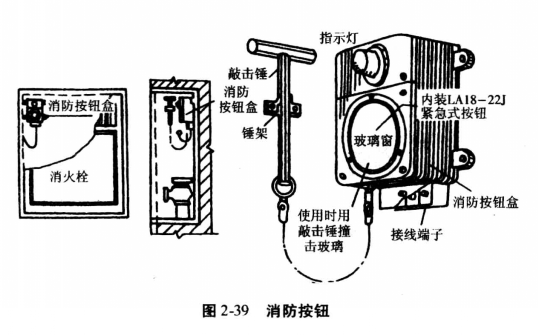

J-SAM-GST9121手動火災報警按鈕安裝在公共場所，當報警人確認火災發生后按下報警按鈕上的按片，可向控制器發出火災報警信號，控制器接收到報警信號后，顯示出報警按鈕的編碼信息并發出報警聲響。

 (1)特點     本手動火災報警按鈕具有以下特點:

①采用拔插式結構設計.安裝簡單方便;

②按下報警按鈕按片，報警按鈕提供的獨立輸出觸點，可直接控制其他外部設備;

 ③報警按鈕上的按片在按下后可用專用工具復位;

④用微處理器實現對消防設備的控制，用數字信號與控制器進行通信，工作穩定可靠， 對電磁干擾有良好的抑制能力;

⑤地址碼為電子編碼，可現場改寫。

 (2)主要技術指標

 ①工作電壓:總線24V,

②監視電流:≤0.6 mA,

③報警電流:≤1.8 mA

④線制:與控制器無極性二線制連接。

⑤輸出容量:額定DC30 V/100mA無源輸出觸點信號.接觸電阻≤0.1歐姆

⑥使用環境:溫度-10~+55℃，相對濕度≤95%，不結露。

 ⑦外殼防護等級:1P43

 ⑧外形尺寸:95.4mm x98.4mm x45.5mm(帶底殼)。

(3)結構特征安裝與布線

       手動火災報警按鈕外形示意圖如圖2-40。手動火災報警按鈕外接端子示意圖如圖2-41.

其中Z1,Z2為無極性信號二總線接線端子。KI,K2為額定DC30 V/100mA無源常開輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。

    布線要求:信號線Z1,Z2采用阻燃RVS雙絞線，導線截面面積≥1.0mm2 0

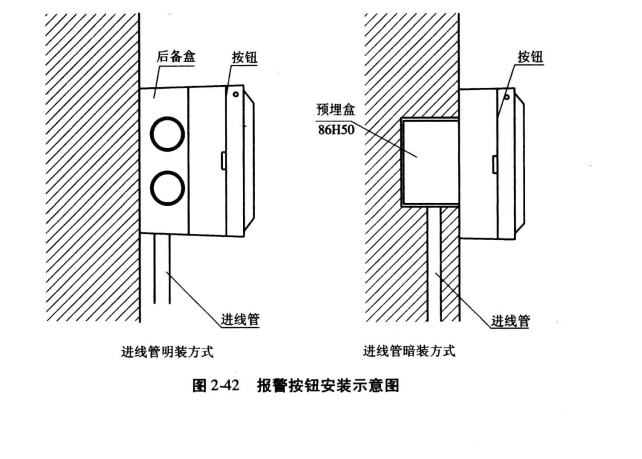

    手動火災報警按鈕安裝時只需拔下報警按鈕，從底殼的進線孔中穿人電纜，將手動火災

報警按鈕的Z1,Z2端子直接接人控制器總線上.再插好報警按鈕即可。報警按鈕安裝采用

進線管明裝和進線管暗裝兩種方式，如圖242所示。
